Gebäudetrennfugen

Hinweis:
Weitere Informationen zum Thema Gebäudertrennfugen finden Sie im Kapitel 8 "Mauerwerksgerechte Konstruktion" im KALKSANDSTEIN Planungshandbuch, 7. Auflage.

Gebäudetrennfugen

Die Gliederung komplexer Gebäudegrundrisse in einzelne Baukörper durch Gebäudetrennfugen verringert die Zwangsspannungen z.B. aus Kriechen, Schwinden und Temperatureinflüssen. Je nach vorhandener Gründung und Gebäudegeometrie sind Setzungsfugen zu planen. Arbeitsfugen in Stahlbetondecken werden aus technologischen Gründen gewählt, lassen sich aber auch vom Planer festlege und sind dann in den Bauunterlagen, insbesondere in der Ausschreibung, aufzuführen. Sind weder Arbeitsfugen noch Schwindgassen geplant und ausgeschrieben, werden in der Praxis sehr große Deckenbereiche in einem Zuge hergestellt, womit das Rissrisiko in den angekoppelten Mauerwerkswänden erheblich steigt.

Tragenden Außen- und Innenwände sollten möglichst geschossweise übereinander angeordnet sein.  Neben den Einwirkungen aus Eigen- und Nutzlasten sowie möglichen Baugrundsetzungen sind insbesondere bei Dachdecken ohne Auflast die folgenden Einwirkungen zu beachten:

• Einmaliges Schwinden des Betons im Zuge der Austrocknung (Einsatz von schwindarmen Betonen mit entsprechender Nachbehandlung)
• Verdrehungen im Bereich von Endauflagern
• Verformungen durch Temperaturänderungen zwischen Herstell- und Nutzungszeitraum

Dehnungsfugen sind konsequent zwischen den Baukörpern bis zur Oberkante des Fundamentes durchzuführen. Die Anordnung auch durch die Ausbauelemente ist daher mit erhöhtem Aufwand verbunden.

Bei Setzungsfugen wird zusätzlich die Gründung in Abschnitte getrennt, wenn dies komplizierte Baugrundverhältnisse erfordern, z.B. bei bindigem Boden, unterschiedlicher Homogenbereiche oder Lastkonzentrationen.

Hinweis:
Für nachhaltige Bauwerke ist deshalb schon in den frühen Planungsphasen zu prüfen, ob und an welchen Stellen Gebäudetrennfugen oder Arbeitsfugen sinnvoll sind.

Abstand von Gebäudedehnungsfugen

Verformungsbetrachtungen sollten grundsätzlich ab Gebäudelängen von etwa 20 m angestellt werden.  In der Regel sind bei außengedämmten Konstruktionen größere Abstände der Gebäudetrennfugen möglich. Grundlage für die Planung von Gebäudetrennfugen ist zunächst die Wahl der Wandkonstruktion für die tragenden Innen- und Außenwände in Verbindung mit den angrenzenden Massivbauteilen aus Stahlbeton.

Wegen der außen angeordneten Dämmung bei KS-Funktionswänden sind Temperatureinwirkungen auf den gesamten Baukörper gering. Praxisbeispiele aus den letzten 20 Jahren zeigen, dass bei günstiger Gebäudeplanung mit geeigneten Maßnahmen zur Mauerwerksausbildung und sorgfältiger Bauausführung deutlich größere Gebäudelängen ohne Gebäudetrennfugen möglich sind.

Hinweis:
Zu beachten ist, dass bei gegliederten Gebäudeformen (z.B. L-, T- oder Z-förmige Grundrisse) das zu erwartende Rissrisiko infolge der unterschiedlichen Formänderungen im Übergang der einzelnen Gebäudeteile grundsätzlich durch Dehnungsfugen minimiert werden muss.

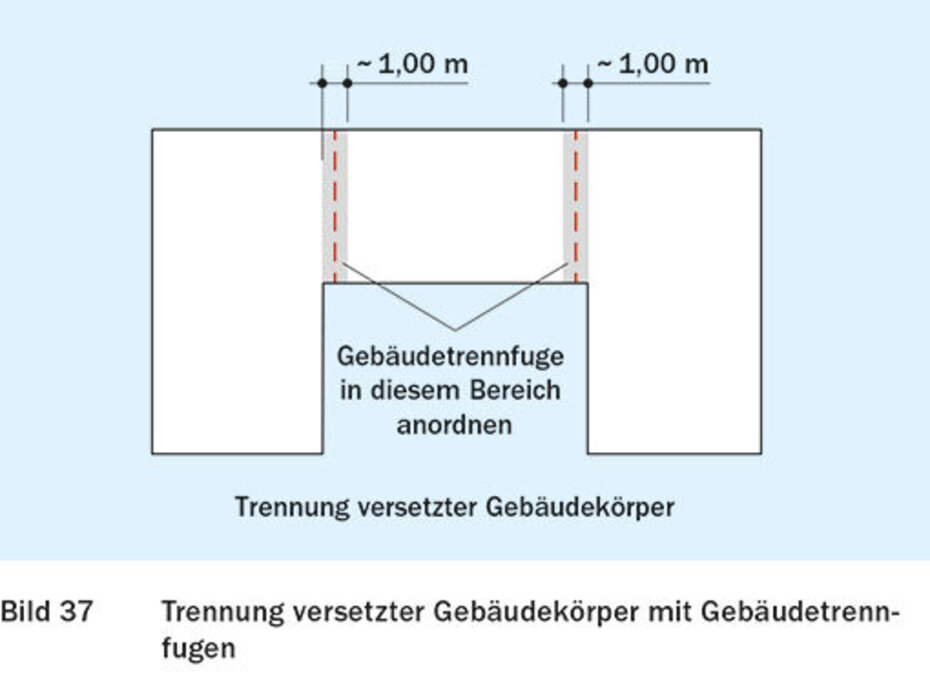

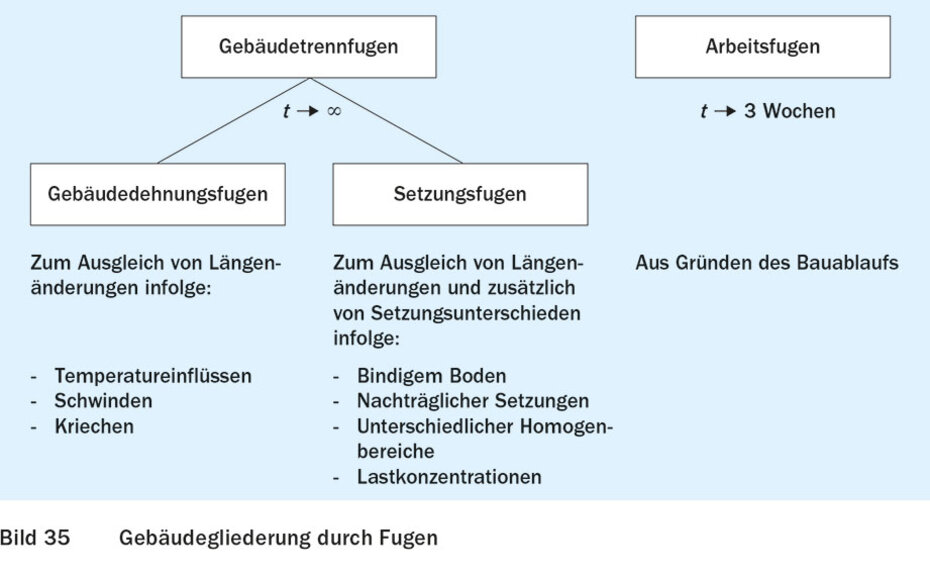

Abbildungen aus Planungshandbuch, 7. Auflage, Seite 211

Ausgehend von den Festpunkten (z.B. Aussteifungswänden, Aufzugsschächte und Treppenhäuser) können mit Hilfe von Schwind- und Temperaturkennwerten die zu erwartenden Längenänderungen von Dachdecken und Wänden abgeschätzt werden.

Hinweis:

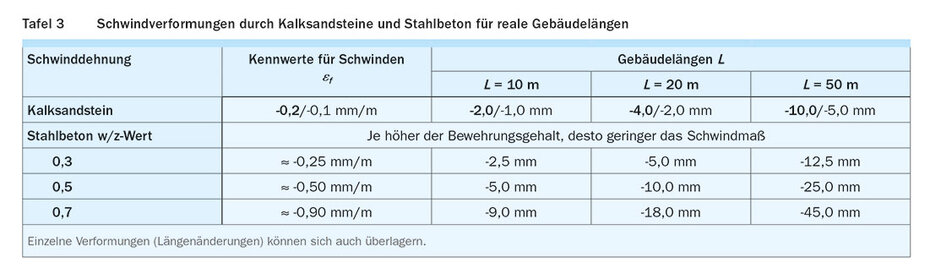

Die zu erwartenden Schwind- und Temperaturverformungen von Kalksandstein-Mauerwerk und Stahlbeton sind in den unteren Tafeln dargestellt.

Der in DIN EN 1996/NA angegebene Rechenwert der Feuchtedehnung von Kalksandsteinen (Schwindmaß) ε_s∞ = -0,2 mm/m bezieht sich auf Prüfergebnisse an wasservorgelagerten Steinen.

Ein Schwindmaß von -0,1 mm/m ist daher in vielen Fällen baupraktisch erreichbar, da in der Regel auf Baustellen trockene bzw. evtl. nur oberflächenfeuchte Steine verarbeitet werden. Riss erzeugend wirken vor allem Dehnungsdifferenzen der einzelnen Bauteile und nicht die absolute Verformung eines Einzelbauteils.

Hinweis:
Daher ist die Kombination von Kalksandsteinwänden und Betondecken bei sorgfältiger Analyse der möglichen Verformungsdifferenzen im Regelfall eine Konstruktion mit verhältnismäßig geringer Rissneigung der einzelnen Bauteile.
