Digitale Tools für Architekten, Ingenieure und Planer
Mehr gestalten, weniger verwalten!
Der Bundesverband Kalksandsteinindustrie e. V. unterstützt Architekten, Ingenieure und Fachplaner mit digitalen Tools für die Planung, Bemessung und Ausführung moderner Gebäude. Die digitalen Arbeitshilfen erleichtern das Planen und Bauen mit Kalksandstein und helfen dabei, komplexe Anforderungen aus Normen, Richtlinien und dem Gebäudeenergiegesetz (GEG) effizient umzusetzen.
Zu den digitalen Planungstools gehören unter anderem BIM-Plugins für Revit, Schallschutzrechner, Nachweisprogramme zum GEG, Wärmebrückenkataloge sowie Tools zur Ausschreibung und Bemessung von Kalksandstein-Mauerwerk. Die Anwendungen unterstützen Fachplaner dabei, energieeffiziente, wirtschaftliche und schalloptimierte Gebäude sicher und normgerecht zu realisieren.
Mit den digitalen Arbeitshilfen der Kalksandsteinindustrie lassen sich Planungsprozesse vereinfachen, Fehlerquellen reduzieren und hochwertige Bauprojekte effizient umsetzen.
Zurück zur Übersicht "Service und Aktuelles"
KALKSANDSTEIN-Schallschutz-Rechner
Lärmbelastung reduzieren. Anforderungsgerecht planen.
Der KS-Schallschutzrechner unterstützt Architekten, Bauingenieure und Fachplaner bei der schalltechnischen Bemessung von Kalksandstein-Wandkonstruktionen nach DIN 4109. Mit dem digitalen Planungstool lassen sich Schalldämmwerte, Wandaufbauten und bauakustische Anforderungen schnell und normgerecht berechnen.
Mit rund 7.000 Downloads pro Jahr ist der KALKSANDSTEIN (KS)-Schallschutzrechner Marktführer in diesem Segment und erfreut sich unter Architekten und Planern großer Beliebtheit. Sicherlich dürfte das auch daran liegen, dass mit dem KS-Schallschutzrechner sowohl die Erstellung bauordnungsrechtlich geforderte Nachweise nach DIN 4109 als auch die detaillierte Planung eines darüber hinausgehenden, erhöhten Schallschutzes einfach und intuitiv möglich sind.
Zudem ermöglicht ein Variantenvergleich verschiedener Wanddicken, Rohdichteklassen oder Anschlusssituationen eine zielgenaue Prognose und gezielte und wirtschaftliche Optimierung des Schallschutzes.
Im Vergleich zur händischen Berechnung, die zwischen zwei bis drei Stunden in Anspruch nehmen kann, lässt sich der Nachweis mithilfe des Schallschutzrechners innerhalb weniger Minuten erbringen.
| HINWEIS |
|---|
|
Der neue browserbasierte KS-Schallschutzrechner Online ersetzt die Windows-Desktopversion (V8.03). Statt eines Updates des Schallschutzrechners (auf die Folgeversion 8.04) wird der KS-Schallschutzrechner nur noch als Online-Version unter der Seite: www.ks-schallschutzrechner.de bereitgestellt. Die bisherige Desktopversion 8.03 ist weiterhin nutzbar, wird jedoch nicht weiterentwickelt. Zukünftige Updates erfolgen ausschließlich für den neuen KS-Schallschutzrechner Online. Die neue browserbasierte Online-Version kann unabhängig vom Endgerät und vom verwendeten Betriebssystem genutzt werden, wobei der Leistungsumfang erhalten bleibt. Für die ersten Bearbeitungsschritte der Online-Version finden Sie eine Kurzanleitung indem Sie nach dem Programmstart das ?-Icon auswählen. |
Zum Inhaltsverzeichnis
KALKSANDSTEIN-Nachweisprogramm zum GEG 2023
Energetische Bilanzierung leicht gemacht!
Das KALKSANDSTEIN-Nachweisprogramm zum GEG 2023 ermöglicht die energetische Bilanzierung und Bewertung von Gebäuden für die Vorplanung.
Die spezifischen Gebäudedaten (Bauteilflächen und -orientierungen, U-Werte) müssen lediglich in die gelb markierten Felder eingegeben und die entsprechenden Rahmenbedingungen ausgewählt werden. Dies erspart Architekten, Ingenieuren und Fachplanern aufwendige Rechenoperationen. Auch die rechnerische Ermittlung der U-Werte von Außenbauteilen gemäß DIN EN ISO 6946 ist mit dem Tool einfach möglich.
Wärmeverluste und -gewinne sowie der Primärenergiebedarf werden automatisch ermittelt und den zulässigen Werten gegenübergestellt. Das Tool eignet sich außerdem für die Planung von maßgeschneiderten Energiekonzepten, da sich sehr leicht Variantenvergleiche durchführen lassen.
BITTE BEACHTEN:
Die Verwendung der in den Berechnungshilfen umgesetzten Berechnungsverfahren – DIN V 4108-6 und DIN V 4701-10 - sind seit dem 31. Dezember 2023 nicht mehr für die Energiebilanzierungen im Rahmen des Gebäudeenergiegesetzes (Nachweisführung, Ausstellung von Energieausweisen) zulässig!
Zum Inhaltsverzeichnis

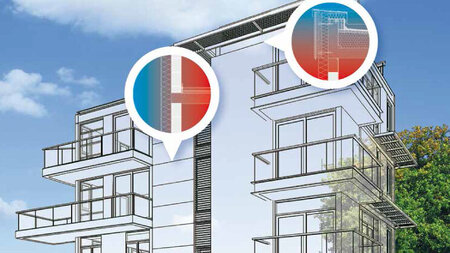

KALKSANDSTEIN-Wärmebrückenkatalog Online
Detaillierte Wärmebrückennachweise effektiv erstellen
Wärmebrückennachweise nach GEG und DIN 4108 Beiblatt 2
Der KALKSANDSTEIN-Wärmebrückenkatalog Online unterstützt Architekten und Planer bei der Erstellung detaillierter Wärmebrückennachweise nach GEG und DIN 4108 Beiblatt 2.
Das Online-Tool erleichtert die Planung von Anschlussdetails und hilft dabei, zusätzliche Wärmeverluste frühzeitig zu vermeiden.
Anschlussdetails können schnell über Piktogramme ausgewählt werden. Die Ψ-Werte berücksichtigen unterschiedliche Baustoffe und Schichtdicken der verwendeten Konstruktionen.
Externe Wärmebrückendetails lassen sich problemlos in die Nachweisführung integrieren. Zusätzlich stehen zahlreiche Details als PDF-, DXF- und DWG-Dateien zum Download bereit.
Zum Inhaltsverzeichnis
KALKSANDSTEIN-Nachweisprogramm zum sommerlichen Wärmeschutz
Sommerlicher Wärmeschutz einfach berechnen
Das GEG fordert für Gebäude einen ausreichenden baulichen sommerlichen Wärmeschutz. Der Nachweis des sommerlichen Wärmeschutzes gemäß GEG nach DIN 4108-2 muss für sogenannte "kritische Räume", die besonders stark der Sonneneinstrahlung ausgesetzt sind, geführt werden.
Kritisch wirken sich z.B. große süd- oder westorientierte Fensterflächen, geringe Wärmespeicherfähigkeit der Bauteile und mangelnde Möglichkeit der Nachtlüftung aus. Eckräume mit mehreren Fassaden sind in der Regel besonders problematisch.
Das Excel-Programm ist schnell und unkompliziert und bietet eine anwenderfreundliche Möglichkeit, den Nachweis des sommerlichen Wärmeschutzes mit Hilfe des Sonneneintragskennwertverfahrens nach DIN 4108-2 zu führen.
Zum Inhaltsverzeichnis

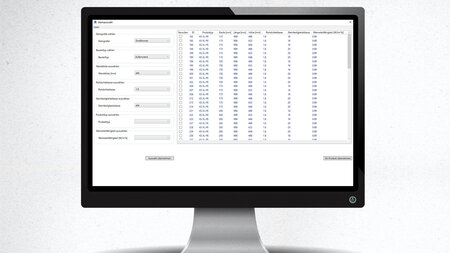

KALKSANDSTEIN-BIM-Plugin für Revit
Auswählen, zuweisen, berechnen
Mithilfe des BIM-Plugins können Planer und Architekten den Wänden im digitalen Gebäudemodell einzelne technische Spezifikationen von Kalksandsteinen wie z.B. Steinfestigkeits- oder Rohdichteklasse zuweisen.
Darüber hinaus können die Anwender auch konkrete Kalksandstein-Produkte inklusive aller Eigenschaften auswählen. Eine implementierte Filterfunktion erlaubt die Auswahl von Kalksandstein-Produkten, die für den vorgesehenen Anwendungszweck bzw. Bauteiltyp von der Kalksandsteinindustrie empfohlen werden - und die darüber hinaus überregional lieferbar sind.
So wird von vorneherein vermieden, dass für den Anwendungszweck nicht geeignete Produkte ausgewählt werden.
Zudem können mit dem Plugin die für die Errichtung der Mauerwerkswände erforderlichen Mengen an Kalksandsteinen und Mörtel automatisch berechnet werden.
Zum Inhaltsverzeichnis
KALKSANDSTEIN-Rechenhilfe Bleigleichwert
Schutz vor radioaktiver Strahlung
Mit der KALKSANDSTEIN-Rechenhilfe Bleigleichwert können Planer und Architekten die erforderliche Abschirmung von Kalksandstein-Wänden nach DIN 6812 berechnen.
Die Software unterstützt die Bemessung der äquivalenten Bleischichtdicke für den baulichen Strahlenschutz in radiologischen Praxen, Instituten und medizinischen Einrichtungen.
Die Berechnung erfolgt abhängig von:
• Nutzstrahlung
• Raumkategorie
• Abstand zwischen Brennfleck und Aufenthaltsraum
• Geräteleistung
So lassen sich statische Nachweise und Strahlenschutzanforderungen schnell und zuverlässig erstellen.
Zum Inhaltsverzeichnis
VWall
Unkompliziert und schnell statische Nachweise führen
Das Programm VWall ist ein schnelles und unkompliziertes Tool für die Bemessung von Mauerwerkskonstruktionen und bietet eine anwenderfreundliche Möglichkeit zum vereinfachten rechnerischen Nachweis von Mauerwerkswänden nach Euro-Code 6.
Die vereinfachten Berechnungsmethoden für unbewehrte Mauerwerksbauten sind Inhalt der kostenlosen Software „VWall“.
Die neueste Version 2.0.3 enthält die Aktualisierungen des Nationalen Anhangs DIN EN 1996-3/NA: 2019-12, wie zum Beispiel die erweiterten Anwendungsbedingungen mit größeren zulässigen Wandhöhen.
Zum Inhaltsverzeichnis
KALKSANDSTEIN: Trennwandzuschlag nach DIN EN 1991
Eigengewicht leicht berechnen
Trennwandzuschlag nach DIN EN 1991-1-1/NA berechnen
Mit der KALKSANDSTEIN-Rechenhilfe Trennwandzuschlag können Ingenieure und Tragwerksplaner das Eigengewicht nicht tragender KS-Innenwände schnell und normgerecht berücksichtigen.
Die Software unterstützt die Berechnung pauschaler Ersatzlasten nach DIN EN 1991-1-1/NA und erleichtert die statische Bemessung im Hochbau.
Berücksichtigt werden:
• Linienlasten
• flächenförmige Ersatzlasten
• zulässige Grenzwerte
So lassen sich Trennwandzuschläge effizient prüfen und statische Nachweise einfacher erstellen.
Zum Inhaltsverzeichnis
Weitere Publikationen und Informationen im Downloadcenter
Weitere Planungshilfen, Nachweisprogramme, Ausschreibungstexte und technische Publikationen finden Architekten, Ingenieure und Fachplaner im KALKSANDSTEIN-Downloadcenter.
Zum Inhaltsverzeichnis
ANSCHRIFT
|
Bundesverband Kalksandsteinindustrie e.V. Entenfangweg 15 30419 Hannover |
