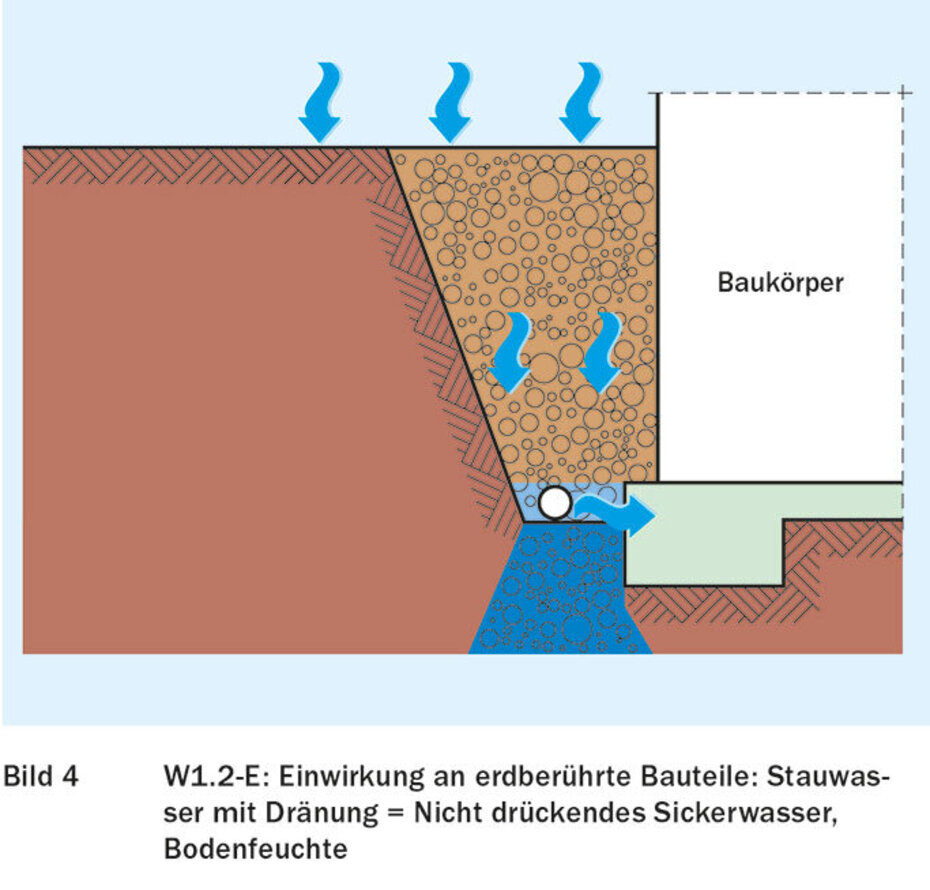

Abdichtung gegen Bodenfeuchtigkeit

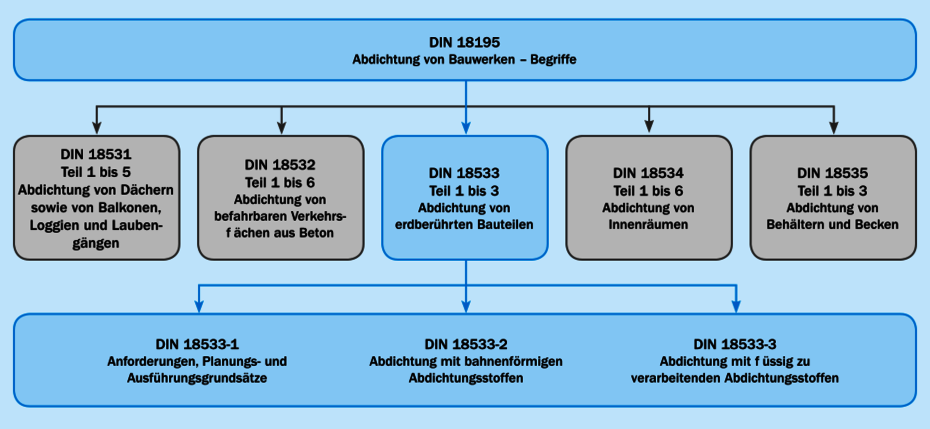

Bei erdberührten, gemauerten Außenwänden dürfen nach DIN EN 1996-1-1/NA die für die Querschnittsabdichtung besandete Bitumendachbahnen (z.B. R 500 nach DIN EN 13969 in Verbindung mit DIN SPEC 20000-202) oder mineralische Dichtungsschlämmen nach DIN 18533-3 ohne weiteren Nachweis verwendet werden. Als Querschnittsabdichtung für Kalksandsteinwände im Keller (Erddruckbeanspruchung) werden die in DIN 18533-3 genormten, mineralischen Dichtungsschlämme (MDS) empfohlen. Die nach DIN EN 1996/NA ebenfalls zulässigen Bitumendachbahnen mit Rohfilzeinlage (R 500) sind für eine Dünnbettfuge nicht geeignet. Bei Verwendung der R 500 ist die Abdichtung nur in der Dickbettfuge unterhalb der Kalksandsteinwand möglich. Andere Mauersperrbahnen benötigen ein allgemeines bauaufsichtliches Prüfzeugnis.

Seitlicher Erddruck kann im ungünstigsten Fall Wandfußpunkte versetzen. Bei über lange Strecken nicht z.B. durch Innenwände ausgesteifte erdberührte Außenwände in Kombination mit geringen senkrechten Lasten z.B. bei eingeschossigen Leichtkonstruktionen kann der seitliche Erddruck Wandfußpunkte verschieben, wenn Querschnittsabdichtungen nicht querkraftübertragend sind.

Grundsätzlich ist die Höhenlage der Querschnittsabdichtung (unter oder auf der ersten Steinreihe) nicht normativ festgelegt. Unter der Annahme, dass die Unterseiten von Wänden durch Kapillarwasser beansprucht werden, soll durch Mauerquerschnittsabdichtungen aufsteigende Feuchtigkeit verhindert werden. Die äußere Wandabdichtung sowie, falls vorhanden, die Fußbodenabdichtung sollen an die Querschnittsabdichtung herangeführt werden. Ziel ist dabei, kapillaraktive Feuchtigkeitsbrücken zu verhindern. Mauerquerschnittsabdichtungen müssen also nicht mit angrenzenden Abdichtungen überlappendverklebt werden, da dies für die Unterbrechung des Kapillartransports nicht erforderlich ist.

Mauerquerschnittsabdichtungen können dazu beitragen, Durchfeuchtungen von Wänden in den unteren Bereichen durch Niederschlagsereignisse während der Bauzeit auf die erste Steinreihe zu beschränken, wenn sie darüber angeordnet werden. Allerdings ist nach normativer Festlegung die gesamte Wand einschließlich der unteren Steinreihe zu schützen, so dass die Querschnittsabdichtung unmittelbar auf der Bodenplatte anzuordnen ist, solange der unter der Wand liegende Beton gegenüber Wasser kapillar aktiv ist. Der Schutz der unteren Steinreihe während der Bauzeit kann dann durch das Aufbringen einer mineralischen Dichtungsschlämme gemäß folgendem Bild realisiert werden.

Abbildung aus PLANUNGSHANDBUCH, 7. AUFLAGE, SEITE 235

Querschnittsabdichtungen dürfen keine Gleitschichten bilden. Vollflächig aufgeklebte Bahnen und solche mit werkseitig aufgebrachten Klebeschichten (Schweißbahnen und Kaltselbstklebebahnen) sind ungeeignet, weil die Klebeschicht eine Gleit ebene bilden kann. Bewährt haben sich Bitumendachbahnen mit Rohfilzeinlage (R 500). Die alleinige Nennung der G 200 DD für diesen Anwendungszweck in VOB/C DIN 18336 hat nur kalkulatorische Gründe. Diese Norm verfolgt nicht in erster Linie das Ziel, anerkannte Regel der Technik zu sein, sondern ist ein Teil eines Vertragswerks Preisrecht.

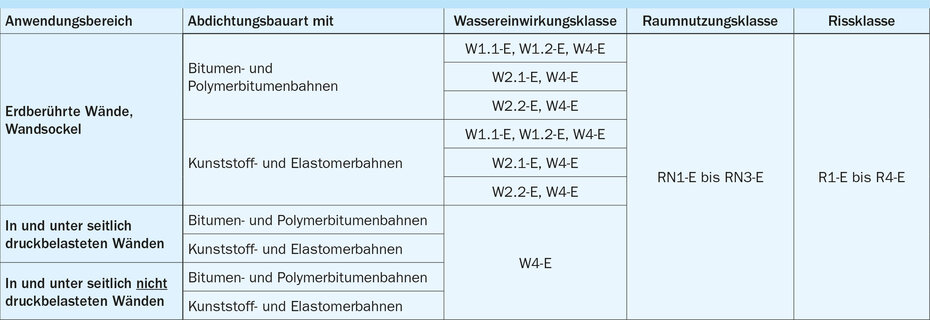

Seit Jahren werden Mauersperrbahnen als Querschnittsabdichtung verwendet, die hinsichtlich des Werkstoffes und der Bahnendicke erheblich von den genormten Bahnen abweichen. Die Prüfkriterien sind in den europäischen Stoffnormen DIN EN 14909 [32] und DIN EN 14967 festgelegt. Die Anwendungsnorm DIN SPEC 20000-202 [20] stellt schärfere Anforderungen. Querschnittsabdichtungen müssen Dichtheit und Widerstand gegen Perforation über die gesamte Standzeit des Gebäudes gewährleisten. Außerdem ist die Machbarkeit eines dichten Anschlusses an die Flächenabdichtung von Boden und Wand ein entscheidendes Auswahlkriterium.

Die Auflagerfläche der Bahnen ist so abzugleichen, dass eine waagerechte Fläche ohne für Bahnen schädigende Unebenheiten entsteht. Die Bahnen dürfen nicht flächig auf Stoß verlegt werden. Die Lagen sollen sich mindestens 20 cm überdecken und können an den Überdeckungen verklebt werden.

Ebenfalls seit Jahrzehnten als Querschnittsabdichtung verwendete und mittlerweile auch genormte flüssige Abdichtungsstoffe stellen u.a. mineralische Dichtungsschlämme (MDS) dar. Kunststoffmodifizierte, rissüberbrückende Dichtungsschlämme sind in der Lage, Rissweitenänderungen von 0,2 bis 0,4 m zu überbrücken, wobei bei allen Rissaufweitungen nur diejenigen zählen, die auf die Abdichtung einwirken und deswegen erst nach der Verarbeitung der Abdichtung entstehen. Die vorhandene Rissbreite bei der Verarbeitung spielt daher keine Rolle.

Querschnittsabdichtungen aus MDS haben die gleich hohe Querkraftübertragung wie Mauerwerkslagerfugen. Wie bei allen anderen flüssigen Abdichtungsstoffen ist ihre Wirksamkeit von der handwerklichen Ausführungssorgfalt abhängig.

Zur Reduzierung der Fehlstellengefahr sind ein mindestens zweilagiger Auftrag und eine Schichtdicke von mindestens 2 mm erforderlich. Jeweils unterschiedliche Farbgebungen der Abdichtungsschichten erleichtert die Kontrolle während der Ausführung. So fällt dem Verarbeiter sofort auf, wenn eine der Schichten nicht ausreichend dick ist oder zumindest Fehlstellen aufweist.

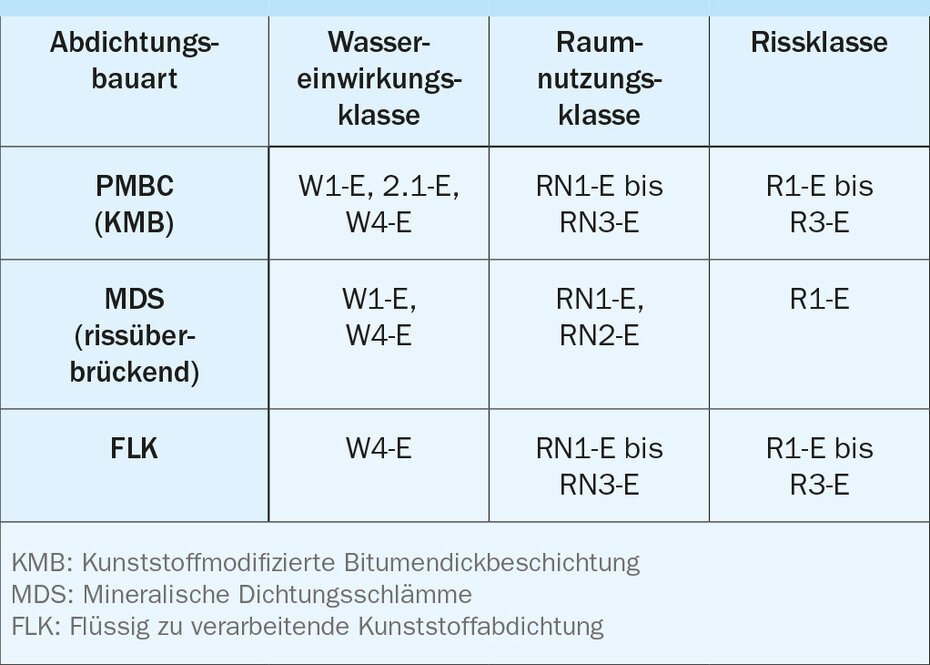

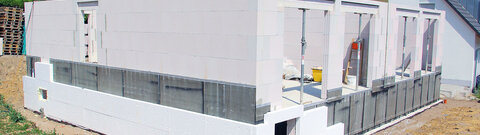

Der obere Rand von Abdichtungen erdberührter Wände ist in Klasse W4-E geregelt. Am einfachsten ist es, die Abdichtung hinter einer Bekleidung von außen nicht sichtbar aufzukanten. Das ist auf der Außenseite von z.B. Kalksandstein-Mauerwerk, das außenseitig zum Wärmeschutz durch Perimeterdämmplatten eines Wärmedämm-Verbundsystems bekleidet wird, möglich. Auch kann die Abdichtung hinter einer Verblendschale an der Außenseite der hinteren Wandschale hoch geführt werden.

Die Sockelzone umfasst nicht nur den Bereich unmittelbar oberhalb der Geländeoberkante, sondern auch einen 20 cm breiten Streifen darunter, damit Bauarten in der Sockelzone an darunter fortführende Abdichtungen angeschlossen werden können. Das ist notwendig, weil in der Sockelzone auch Stoffe zulässig sind, z.B. faserverstärkte, flüssig zu verarbeitende Kunststoffabdichtung (FLK), die nicht für darunterliegende Wandbereiche normiert sind.

Bei zweischaligem Mauerwerk mit Verblendern aus Kalksandstein sollte allerdings in Bereichen, in denen mit Tausalzeinwirkung zu rechnen ist, z.B. an Gehwegen, die Abdichtung nicht nur unterhalb oder nur bis auf Höhe des Geländes geführt werden, sondern die Spritzwasserzone des Verblendmauerwerks durch eine Abdichtung zur Vermeidung von Gefügeschäden durch Salze geschützt werden. Diese kann entweder bekleidet werden oder bei geeigneten Abdichtungen z.B. aus mineralischen Dichtschlämmen verputzt werden.

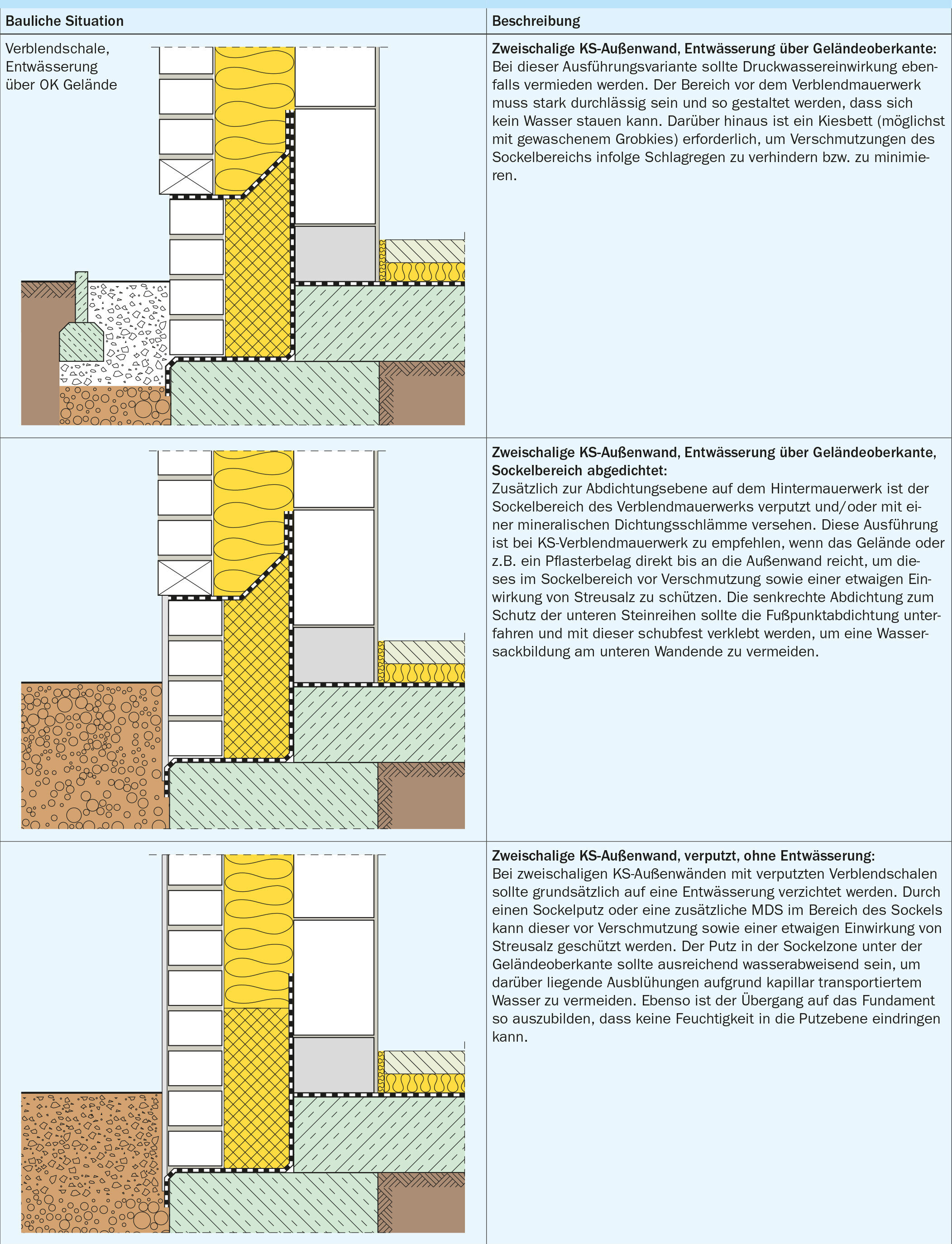

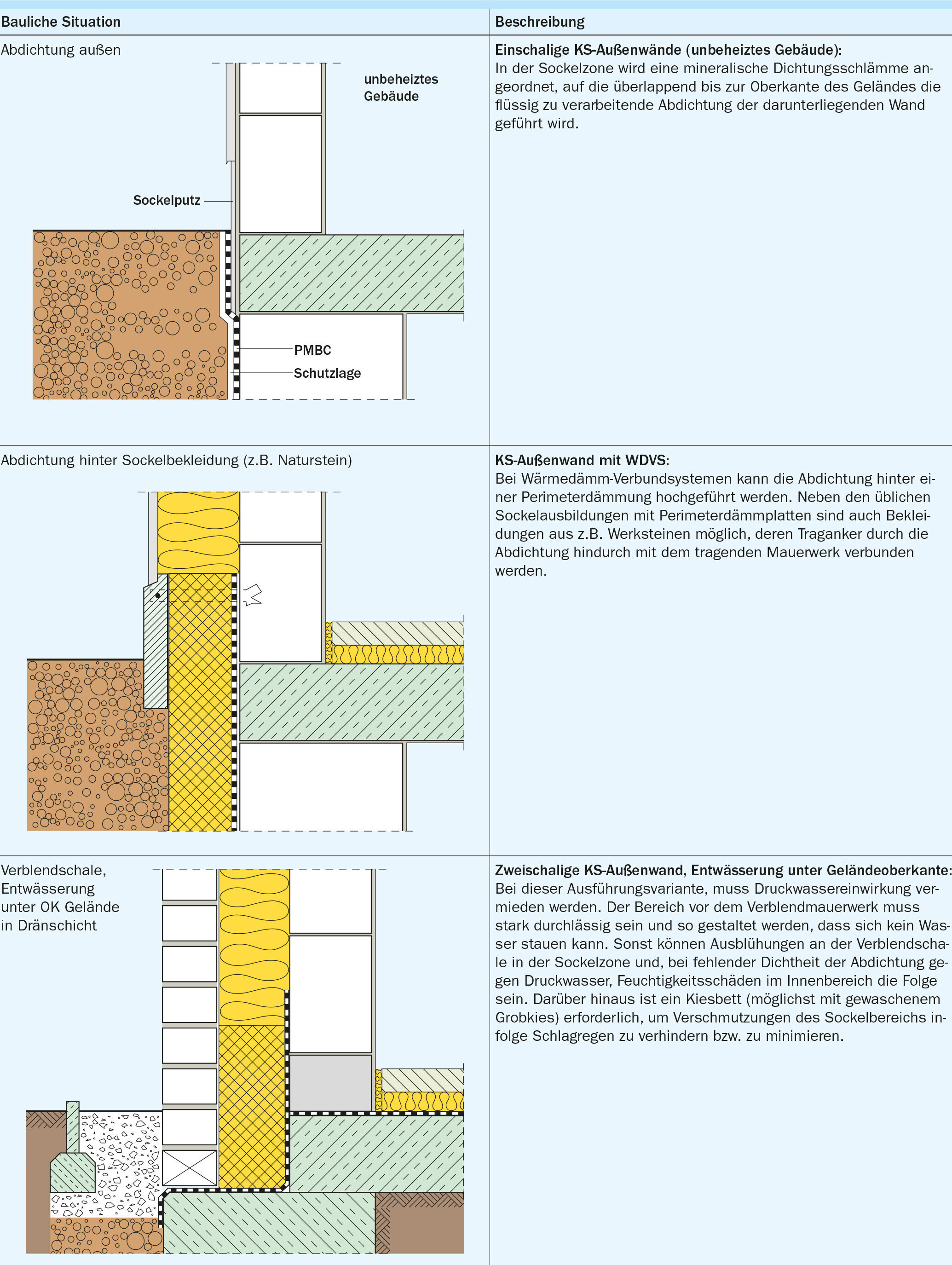

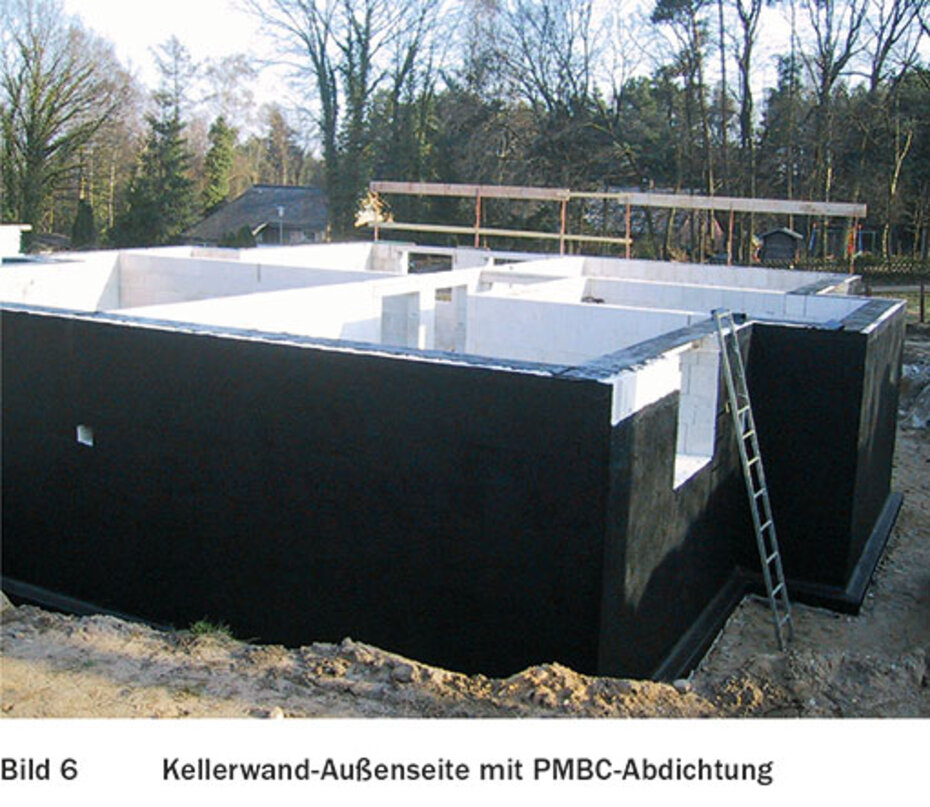

Die Abdichtungsnorm regelt nicht Fußpunktabdichtungen von zweischaligem Mauerwerk, sondern nur die Abdichtung zum Bauwerks- und Bauteilschutz, also die Abdichtung, die das Bauwerk gegen von außen einwirkende Feuchtigkeit schützt. Die heutige gebräuchliche Abdichtungsbauart mit PMBC ist als Querschnittsabdichtung unter bzw. in lastableitenden Mauerwerkswänden nicht zulässig, kann aber unter bzw. in Verblendmauerwerksschalen eingesetzt werden, die nur sich selbst tragen. Damit werden Risiken durch Wechsel von Abdichtungsbauarten vermieden. Die Abdichtung der erdberührten Außenwand darf auch unter der Verblendmauerwerksschale hindurchgeführt und an der Außenseite der inneren Wandschale aufgekantet werden. Fußpunktdetails in verschiedenen Ausführungsvarianten sind unten dargestellt.

Soll die Querschnittsabdichtung an bahnenförmige Boden- bzw. Wandabdichtungen anschließen, kann die Abdichtung jeweils ca. 10 cm über die Wandoberfläche hinausragen, um den Abdichtungsrand überlappend mit den flächigen Bahnenabdichtungen zu verkleben. Das ist aber nicht zwingend erforderlich. Es genügen Maßnahmen, die eine kapillare Verbindung zwischen den Bauteilen unterhalb und oberhalb der Abdichtungsebene verhindern. Deswegen fordert die Norm alternativ zur Verklebung lediglich das Heranführen von Abdichtungen an die Querschnittsabdichtung.

Bei über der ersten Steinreihe angeordneten Bahnen sollte darauf geachtet werden, dass die Querschnittsabdichtung bis zur Außenoberfläche des Putzes reicht, da sonst im Bereich des Putzes Feuchtebrücken entstehen können.

Innenwände stehen meist auf durchbetonierten Bodenplatten und deren Querschnittsabdichtungen sind analog zu den Außenwänden auszuführen.
